原子层沉积（Atomic Layer Deposition, ALD）是一种基于表面自限制反应的薄膜沉积技术，能够实现原子级别的精确控制。其核心原理是通过两个或多个前驱体在反应室中交替引入，利用化学吸附和反应逐层构建薄膜。

工作步骤

ALD的过程包括以下关键步骤：

前驱体A的吸附：前驱体A分子与基底表面活性位点发生反应，形成饱和单层。

惰性气体冲洗：使用惰性气体（如氮气或氩气）清除未反应的前驱体A分子及副产物。

前驱体B的反应：前驱体B分子与已吸附的前驱体A层反应，生成目标薄膜材料。

再次冲洗：通过惰性气体清除未反应的前驱体B分子及副产物。

通过重复上述循环，可以逐层构建所需厚度的薄膜。

关键特性

ALD的核心特性在于每次反应都是自限制的，即反应只发生在单层原子上，避免了过度反应。这种特性确保了薄膜厚度的精确控制和均匀

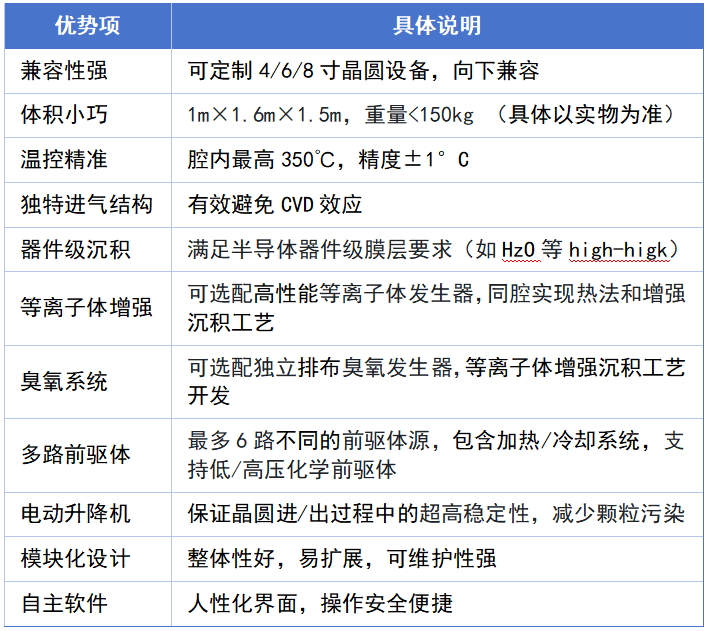

设备特性

影响因素

ALD过程的主要控制因素包括：

温度：影响前驱体的挥发性和反应速率，需精确控制。

压力：确保气体流动和反应环境的稳定性。

前驱体选择：理想的前驱体需具备高挥发性、高反应性和化学稳定性。

应用领域

ALD广泛应用于微电子、纳米技术和光学领域。

例如：

微电子：用于制备高k介电材料、金属栅极和保护涂层。

纳米技术：适用于纳米线、纳米管等纳米结构材料的制备。

光学：用于抗反射涂层和高反射涂层的制备。

ALD技术因其高精度和均匀性，已成为现代材料科学和器件制造中的重要工具。
